Технические характеристики
- Допустимая динамическая нагрузка 60 кН (6000 кг)
- 2 подъемных гидроцилиндра
- Внешний диаметр основных цилиндров и цилиндра аппарели – 50 мм
- Гидравлика европейского производителя
- Длина аппарели – 400 мм
- Толщина стали платформы – 6/8 мм
- Толщина стали аппарели – 12/14 мм
- 4 модели: S, W, C, B
- Блок управления CUL01 в комплекте
- Класс защиты блока управления - IP 54
- Длина кабелей питания гидростанции – 7 м
- Напряжение питания 230В или 400В
Таблица размеров
| Длина платформы, мм | Ширина платформы, мм | Высота платформы, мм | Крайнее верхнее положение, мм | Крайнее нижнее положение, мм |
|---|---|---|---|---|
| 2 000 | 1750, 2000, 2250 | 600 | 265 | 295 |
| 2 500 | 1750, 2000, 2250 | 600 | 325 | 295 |
| 3 000 | 1750, 2000, 2250 | 700 | 390 | 290 |
| 3 500 | 1750, 2000, 2250 | 800 | 450 | 390 |
| 4 000 | 1750, 2000, 2250 | 900 | 510 | 390 |
| 4 500 | 1750, 2000, 2250 | 900 | 570 | 380 |
Преимущества

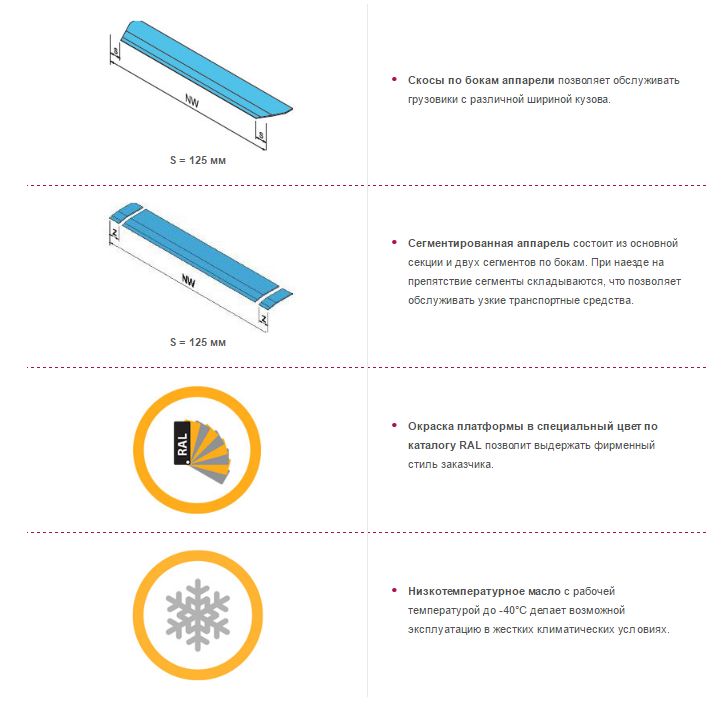

Дополнительные опции
Модели платформ Alutech
Оптимальная модель платформы подбирается в зависимости от этапа строительных работ и особенностей объекта. Таблица, расположенная ниже, поможет вам определиться с моделью платформы. Если у вас возникли дополнительные вопросы, просим обращаться в наши региональные представительства за подробной консультацией.
| Тип монтажа | Этап строительства | Подготовка приямка | Бетонирование | Сварка | Ниша под гидроборт |
|---|---|---|---|---|---|
| S | После окончания | + | - | + | + |
| W | После окончания | + | - | + | + |
| C | До заливки окончательного пола | + | + | + | + |
| B | Начало | - | + | + | + |
 |

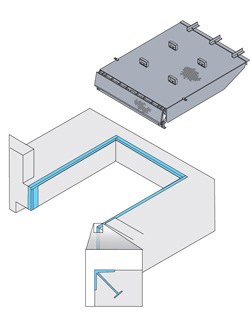

Модель S является самой популярной и востребованной благодаря простоте подготовки приямка и быстроте монтажа. Заказчику необходимо предварительно подготовить приямок в соответствии с чертежом. Крепление платформы в задней части осуществляется сваркой уголка приямка и уголка платформы, в передней – сваркой кронштейнов (идут в комплекте с платформой) и пластин, забетонированных по бокам приямка. Болтовое соединение обеспечивает крепление передней опорной балки к кронштейнам. Преимущества типа монтажа S:
|
 |

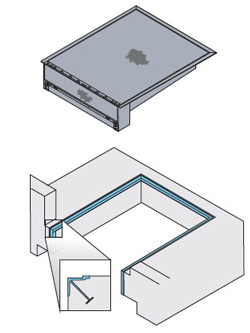

Модель W обеспечит простой и удобный монтаж после окончания строительства. Рама платформы имеет уголки, которыми ложится на контур приямка. По контуру приямка заказчик заранее бетонирует уголки, утопленные на 10 мм. Рама платформы приваривается к уголкам приямка и располагается на одном уровне с окончательным полом. Преимущества типа монтажа W:
|
 |

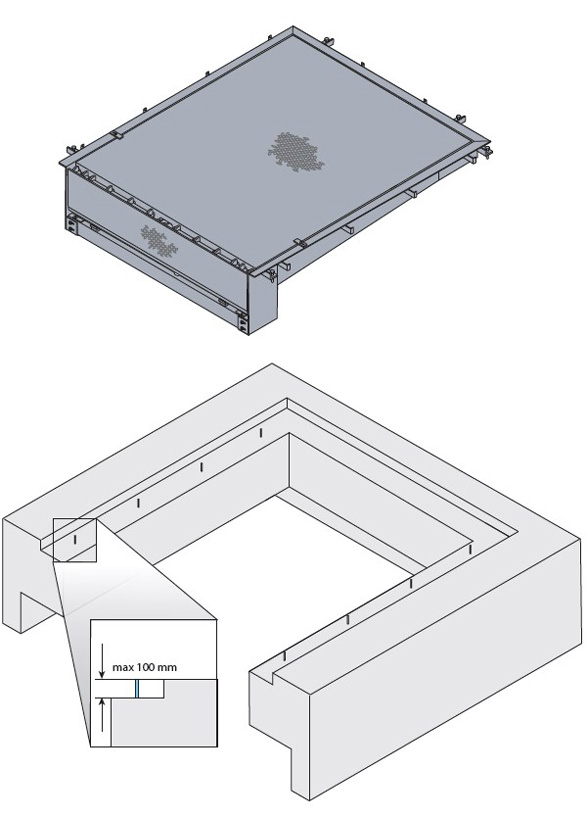

Модель C требует предварительной подготовки приямка в фундаменте здания. По периметру приямка бетонируются стальные стержни. Рама платформы имеет специальные анкеры, которые привариваются к стержням в фундаменте, после чего производится окончательное бетонирование. Высота бетонирования – до 100 мм. Преимущества типа монтажа С:
|
 |

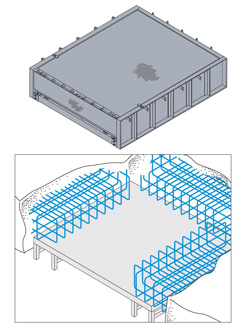

Модель B применяется на начальном этапе строительных работ. Рама платформы приваривается к арматуре в фундаменте, после чего пространство вокруг платформы бетонируется. Закрытый бокс предотвращает попадание бетона под платформу. Преимущества типа монтажа B:
|
